Startseite /Produkte/BLDC-Lokführer/schwanzloser Lokführer Board Controller 125W BLD-120 DCs 12-30V
schwanzloser Lokführer Board Controller 125W BLD-120 DCs 12-30V
1PCS
MOQ
negotiate
Preis

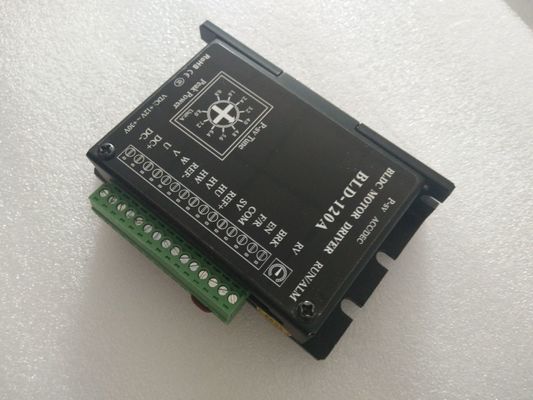

12-30V Dc Brushless Motor Driver Board Controller 125W BLD-120
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: CHINA
Markenname: JSS-MOTOR
Zertifizierung: CE, ISO9001
Modellnummer: BLD-120
Markieren:

schwanzloser Lokführer Board Controller DCs 12-30V

,

Schwanzloser Lokführer Board Controller 125W DCs

,

bldc 12v Bewegungsprüfer
Zahlung und Versand AGB
Verpackung Informationen: Kartone
Lieferzeit: 1-15days
Zahlungsbedingungen: T/T, Western Union, Kreditkarte, paypal
Versorgungsmaterial-Fähigkeit: 30000pcs/month
Technische Daten
Name: schwanzloser DC-Fahrer
Spannungsbereich: 12-30VDC
Passender Motor: Energie ≤125W
Höchstgeschwindigkeit: 20000RPM
Nennstrom: 8A
Größe: 96*60*25M
Kühlverfahren: Natürliches Abkühlen oder Zwangsabkühlen
Betriebstemperatur: 10-+50°
Umgebende Temperatur: 90%RH
Zittern: 5.7m/S2max
Produkt-Beschreibung

Schwanzloser DC-Lokführer 12-30VDC BLD-120 Suitful unter 30V 125W DC-Motor







Eigenschaften:

1, Beschleunigung/Verzögerungszeiteinstellung

2, Bewegungspolzahleinstellung

3, maximale Stromabgabeeinstellung

4, offen/Regelung

5, Motordrehmomentholding

6, Wiederanlauf

7, kariöse aralam Anzeichen

8, interner Potenziometer und RV-Geschwindigkeitsregelung

9, externe Potenziometergeschwindigkeitsregelung

10, externe analoge singal Geschwindigkeitsregelung

11, Impulsfrequenzgeschwindigkeitsregelung





Elektrische Parameter:

Parameter Minute Bewertet Maximal Einheit
Bewegungs-Hallwinkel 120°/240°
DC-Eingangsspannung 12 48 56 V
Ansteuerungsstromertrag - - 8
Anwendbares Motordrehzahl - - 20000 U/min
Hall-Signalspannung - - 5 V
Hall-Signalstrom   20   MA
Externer Potenziometer   10k   Ω



Bauschaltplan:

schwanzloser Lokführer Board Controller 125W BLD-120 DCs 12-30V 0



Signal Anschluss Inhalt
Ertrag
Signal		 ALM Der Motor oder der Fahrer steuert das Störungssignalausgabesignal, das normalerweise 5V ist,
und das Niveau ist 0V, wenn die Störung auftritt.
  GESCHWINDIGKEIT Entsprechend der Arbeitsgeschwindigkeit des Motors, ist die entsprechende Impulsfrequenz Ertrag. Mit SPEED-OUT kann die Geschwindigkeit des Motors berechnet werden.
Die Berechnungsformel ist:
N (U/min) = (F/P)*60/3
F: Ertragimpulsfrequenz (Hz); P: Bewegungsgradlogarithmus; N: Motordrehzahl
Zum Beispiel: Pfosten des Motor 4
F=1sec/2ms=500Hz
N (U/min) = (500/4)*60/3=2500
Steuerung
Signal		 BRK Wenn die BRK- und COM-Anschlüsse getrennt werden, oder die hohe Stufe Input ist,
die Bewegungsbremshalt. Wenn der Motor kurzgeschlossen oder niedrig ist, läuft der Motor.
  En Wenn der en-Anschluss vom COM-Anschluss getrennt wird
oder der hochrangige Input ist Input, der Motor stoppt langsam. Wenn der Kurzschluss
oder niedriger Input wird, der Motor läuft benutzt.
  F/R Wenn der F-/Ranschluß mit dem COM-Anschluss kurzgeschlossen wird oder
der hochrangige Input, der Motor dreht sich vorwärts und wenn der Kurzschluss oder
niedriger Input wird, der Motor aufhebt benutzt.
  COM Allgemeiner Hafen (OV-Bezugswert)
  SV ①externes Geschwindigkeitspotentiometer ② externer Analogsignalinput ③ Impuls-Frequenzinput
  VCC Externe Potenziometerschnittstelle
Hall-Signal REF+ Hall-Signalstromversorgung Motor DCs schwanzlose.
  HU Hall-Signal HU Motor DCs schwanzloses.
  Hochspg Hall-Signal Hochspg Motor DCs schwanzlose.
  HW Hall-Signal HW Motor DCs schwanzloses.
  Hinweis Das Hall-Signal Motor DCs schwanzlose wird geerdet.
Motor
Verbindung		 U Schwanzlose Phase Motors U DCs.
  V Schwanzlose Phase Motors V DCs.
  W Schwanzlose Phase Motors W DCs.
Energie
Verbindung		 DC DC-Leistungsaufnahme zum negativen Pfosten.
  DC+ Die DC-Leistungsaufnahme ist positiv. (Spannungsbereich DC24V-DC52V)



Maße:

schwanzloser Lokführer Board Controller 125W BLD-120 DCs 12-30V 1



Größe und Tag:

schwanzloser Lokführer Board Controller DCs 12-30V

Schwanzloser Lokführer Board Controller 125W DCs

bldc 12v Bewegungsprüfer
