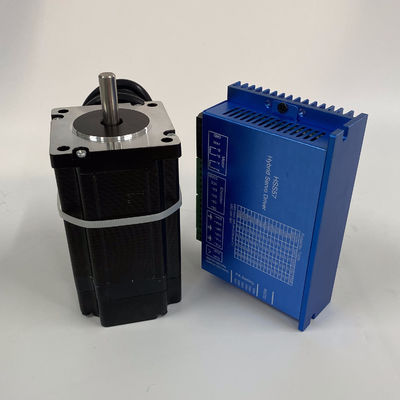

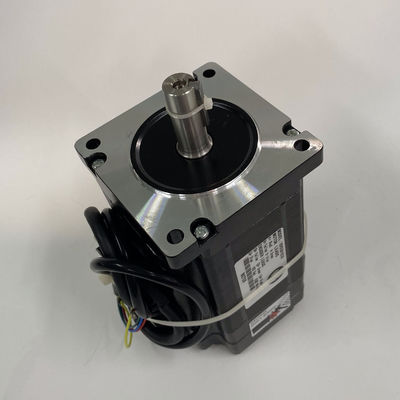

NEMA 34 Schrittservomotor Endlosschleife Schrittmotor- und Fahrer8.5n.m und Schrittservofahrer
Größe: 86*86mm (NEMA 34)
Schritt-Winkel: 1.8°
Temperaturanstieg: 80℃ maximal
Umgebende Temperatur: -20℃-- +50℃
Isolationswiderstand: 100MΩMin, 500VDC
Durchschlagsfestigkeit: 500VAC für 1 Minute
Haltemoment: 8.5N.m
Kodiererlinie: 1000 Linien
Passender Fahrer: HSS86
Endlosschleifen-Schrittmotor und Fahrer:
Eigenschaften:
1. Positionsfehlerkorrektur und verlieren nie Schritte
2. Schnelle Antwort und perfekte Beschleunigung, drehmomentstark an der hohen Geschwindigkeit
3. Automatische gegenwärtige Anpassung basiert auf Last, Steigen der niedrigeren Temperatur
4. Überstrom, Überspannung und der Position Unterschiedschutzfunktion ultra
5. Impulsechofrequenz kann 200KHZ erreichen
6. 16 Arten microsteps Wahl, höchstes 51200microsteps/rev.
7. Reihe 4.5N.m, 8N.m, 12N.m Schrittmotor Antriebsnema 34 Endlosschleife
8. Spannungsbereich: AC20V~80V, DC30V-110V
9. Parameter justierbar mit Hafen RS232
Elektrische Parameter:
Modus | Schrittwinkel | Gegenwärtiges (a) | Widerstand (Ω±10%) |
Induktanz (mH±20%) |
Haltemoment (N.m) |
Bewegungslänge (Millimeter) |
Kodierer Entschließung (PPR) |
Gewicht (Kilogramm) |
suitbale Fahrer |
86HSE8N-BC38 | 1.8° | 6,0 | 0,44 | 3,7 | 8,5 | 118 | 1000 | 4,0 | HSS86, HSS758 |
Bewegungsmaß:
Fahrerinstallationsgröße: (Millimeter)
Fahrer Wring Diagram:
Microstep-Auswahl:
Micorstep/bringen auf Touren |
SW3 |
SW4 |
SW5 |
SW6 |
Nichterfüllung (400) |
auf |
auf |
auf |
auf |
800 |
weg |
auf |
auf |
auf |
1600 |
auf |
weg |
auf |
auf |
3200 |
weg |
weg |
auf |
auf |
6400 |
auf |
auf |
weg |
auf |
12800 |
weg |
auf |
weg |
auf |
25600 |
auf |
weg |
weg |
auf |
51200 |
weg |
weg |
weg |
auf |
1000 |
auf |
auf |
auf |
weg |
2000 |
weg |
auf |
auf |
weg |
4000 |
auf |
weg |
auf |
weg |
5000 |
weg |
weg |
auf |
weg |
8000 |
auf |
auf |
weg |
weg |
10000 |
weg |
auf |
weg |
weg |
20000 |
auf |
weg |
weg |
weg |
40000 |
weg |
weg |
weg |
weg |
Drehmoment/Häufigkeitskurve:
Anwendungen:
Schrittmotor werden weit in der Graviermaschine, in der Textilmaschine, im Drucker 3D, in den medizinischen Instrumenten, in der Stadiumslichtausrüstung, im Roboter, in CNC, im Musikbrunnen und in anderer industrieller automatischer Ausrüstung angewendet.
