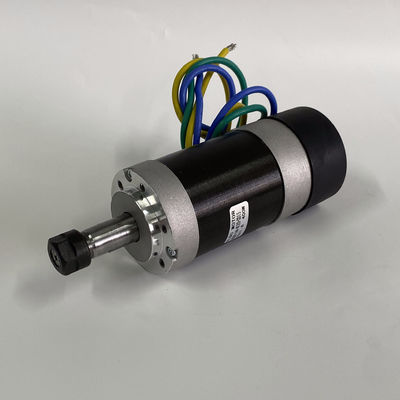

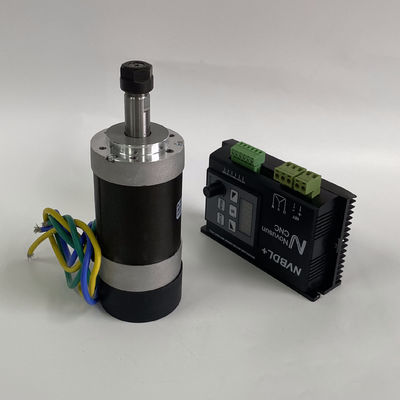

Mini Cnc Spindle Dc Motor Luft abgekühltes 12000RPM 500W 48VDC ER11 sammeln
Spinlde-Bewegungsspezifikationen:
Eingangsspannung: DC48V
Geschwindigkeit: 12000RPM
Nennleistung 500W
Größe: Durchmesser 57mm
Abkühlen: Luftkühlung mit Ventilator
Klemme: ER11
Eigenschaften:
Schwanzloser Motor hat niedrige Störung, vergleichen mit gebürsteten Motoren, dort ist kein Funken erzeugte, wann Motor läuft, Störung des elektrischen Funkens auf Fernfunkgerät folglich groß zu verringern.
Schwanzloser Motor hat weniger Reibungskraft während der Operation, die ein großer Vorteil für die Stabilität der Ausrüstungsoperation ist. Lange Nutzungsdauer und niedrige Instandhaltungskosten, ist schwanzloser Motor hauptsächlich Abnutzung auf dem Lager und muss nur Staub erforderlichenfalls säubern.
| Einzelteil | Spezifikation |
| Widing-Art | Stern/Delta |
| Halleffektwinkel | 120 Grad electrice Winkel |
| Wellendurchbruch | 0.025mm |
| Radialspiel | 0.06mm/50g |
| Endenspiel | 0.05mm/50g |
| Maximale Radialkraft | 28N/20mm vom Flansch |
| Maximale axiale Kraft | 15N |
| Isolierungsklasse | Klasse B |
| IP-Klasse | IP40 |
| Durchschlagsfestigkeit | 500VDC für eine Minute |
| Isolationswiderstand | 100MΩmin 500VDC |
Elektrische Spezifikation:
| Modell | Nennspannung (VDC) | Nennstrom (A) | Nennleistung (W) |
Bewertetes Drehmoment (N.m) |
Spitzendrehmoment (N.m) |
Nenndrehzahl (U/min) |
Länge (Millimeter) |
| 57BLY90-4120 | 48 | 12 | 400 | 0,3 | 0,9 | 12000 | 120 |
| 57BLY110-4120 | 48 | 14 | 500 | 0,4 | 1,2 | 12000 | 140 |
Elektrische Verbindung:
| Führung nein. | Führungsfarbe | Gewindelehre | Funktion | Beschreibung | ||||
| 1 | Gelb | UL3266/16AWG | PHASE U | BEWEGUNGSphase U | ||||
| 2 | Grün | PHASE V | BEWEGUNGSphase V | |||||
| 3 | Blau | PHASE W | BEWEGUNGSphase W | |||||
Größe: (Millimeter)
Diagramm:
Unsere Hauptprodukte schließen hybriden Schrittmotor, Stepperfahrer, schwanzloser DC-Motor, schwanzloser DC-Fahrer, Spindelmotor, Getriebe mit ein.
Unsere Produkte werden weit in der Graviermaschine, in Minicnc, im Ausschnittplotter, in der Textilmaschine, im Drucker 3D, in den medizinischen Instrumenten, in der Stadiumslichtausrüstung, im Roboter, in CNC, im Musikbrunnen und in anderer industrieller automatischer Ausrüstung angewendet.
